Tipos de desequilibrios
La última generación de los sistemas de equilibrado Absolute Balancer® no reducen solamente los tiempos de parada de máquina, al mismo tiempo mejoran significativamente la calidad del rectificado. Desarrollos recientes los hacen también adaptables a las diferentes funciones de rectificado.
En las máquinas rectificadoras de vanguardia, las cabezas de equilibrar trabajan dentro del husillo de la rectificadora, y por tanto permanecen protegidas. Sin embargo hay una función importante para conseguir la máxima calidad de rectificado y reducir los tiempos de parada de máquina. Una alta interacción sofisticada entre mecánica, electrónica y software avanzado lo puede realizar.
Razón suficiente para prestar una atención especial a este sistema gracias a sus numerosas posibilidades.
La actividad principal del sistema de equilibrado sobre los husillos de rectificadoras fue y es todavía la detección y la corrección del desequilibrio. Esto es condicionado por la desviación geométrica de la muela por su forma ideal cilíndrica y por las tolerancias del interior y del entorno de la brida.
Cabezal de rectificadoras con un alto grado de desequilibrio dinámico

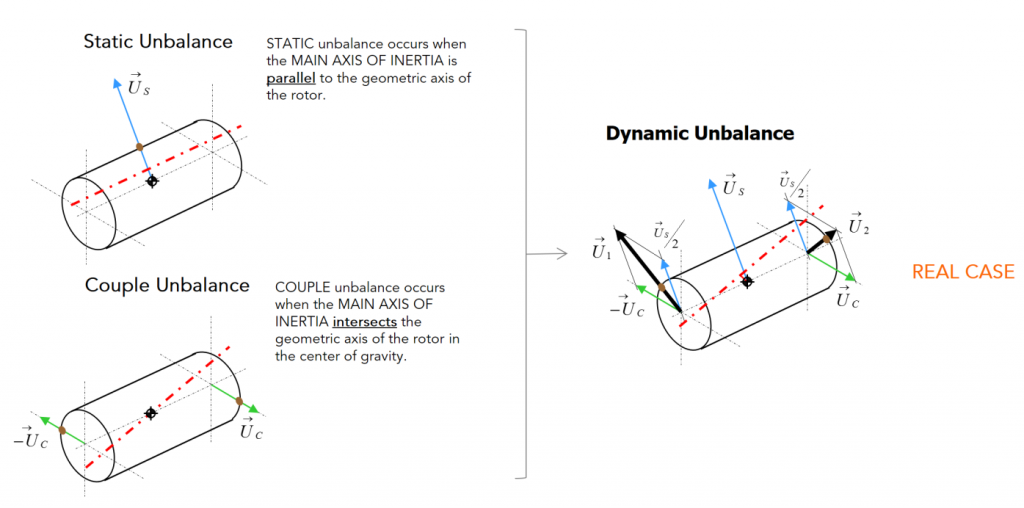

Tipos de desequilibrios
Cuando se utilizan exclusivamente muelas estrechas, se habla de desequilibrio estático, parecido a lo que conocemos como equilibrar las ruedas de nuestros coches. Muelas más anchas o numerosos discos de rectificado en el mismo husillo, crean también un doble desequilibrio, así que en las operaciones reales de rectificado aparece un desequilibrio dinámico.
- DESEQUILIBRIO ESTÁTICO: un desequilibrio resultante en el baricentro de los cuerpos rodantes, paralelo al eje del mango rotor
- DESEQUILIBRIO MOMENTANEO: la condición del desequilibrio, donde el eje de inercia principal central corta el eje del mango en el punto central de masa
- DESEQUILIBRIO DINÁMICO: el real en las empresas
Para identificar y corregir un desequilibrio estático, es necesario un equilibrador sobre un único plano, para la corrección precisa del desequilibrio dinámico es indispensable un equilibrador sobre dos planos. Una combinación utilizada de distintas maneras para corregir un desequilibrio dinámico sobre el husillo es una equilibradora ajustada manualmente para una corrección de un desequilibrio automático durante la operación de rectificado. De todas maneras, este método combinado de la equilibradora sobre dos planos es solamente un compromiso, gradualmente resulta menos interesante, hasta que este proceso de corrección produce tiempos de parada de máquina en operaciones de rectificado con una mayor producción.
Tecnología de Absolute Balancer®
Tecnología de un equilibrio absoluto
Desde su fundación en 1975, Balance Systems se dedica a establecer y corregir los desequilibrios de aparatos racionalmente simétricos. El desarrollo original de los objetivos de la empresa, reduciendo al mínimo el desequilibrio residual y disminuyendo los tiempos de ciclo del equilibrado necesario, se realiza hasta hoy. Al mismo tiempo, Balance Systems, ha conseguido un nivel tecnológico en términos de velocidad de compensación y una precisión de equilibrado alcanzable para hacer frente a las demandas de la alta precisión sofisticada de la industria del rectificado de hoy.
Según anteriores generaciones de cabezales de equilibrar, los contrapesos serían aún guiados en pareja, mientras hoy las masas de corrección de la serie de Absolute Balancer son todas desplazadas individualmente. La alta precisión de los mini-engranajes permite una precisión de posición en la circunferencia aproximadamente de una décima del nivel.
A través del desarrollo continuo del software y de los componentes del hardware, el tiempo de equilibrado necesario ha sido reducido drásticamente. El sistema de equilibrado absoluto de hoy usa completamente la arquitectura de un hardware digital junto a algoritmos sofisticados y adaptables para corregir el desequilibrio.
Esto significa que a través de un cálculo inteligente estimado del recorrido correcto necesario, los contrapesos son guiados individualmente, y en una distancia más cercana, hacia su posición final establecida. El tiempo, efectuando la comunicación con el husillo instalado sobre los acelerómetros, está condicionado hasta un cierto límite. Así, por parámetros de equilibrado establecidos, los tiempos de equilibrado determinados son alcanzados.

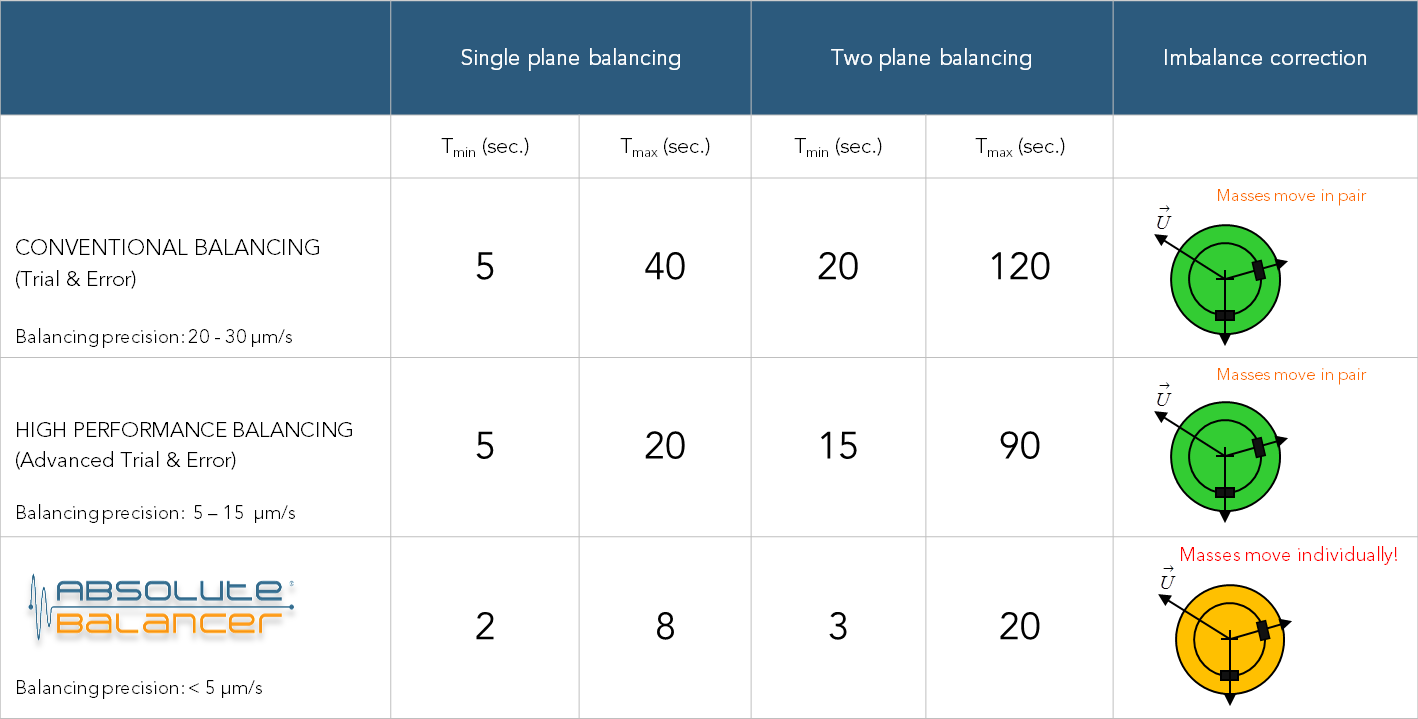

El siguiente gráfico muestra las precisiones de equilibrado alcanzables y los tiempos de equilibrado para las diversas series de equilibradores Balance Systems sobre uno o dos planos:
Precisiones y tiempos de equilibrado
Posición neutra sin torsión
Sistema de equilibrado en posición neutra sin torsión
En la Balance Systems el uso de los contrapesos de corrección ha sido siempre un principio tradicional. Por razones físicas, esta es la única manera para llevar la cabeza de equilibrar a una posición neutra sin torsión. Esto es particularmente importante después del cambio de la muela, desde esta posición básica el proceso de equilibrado puede empezar sin ningún tipo de riesgos.

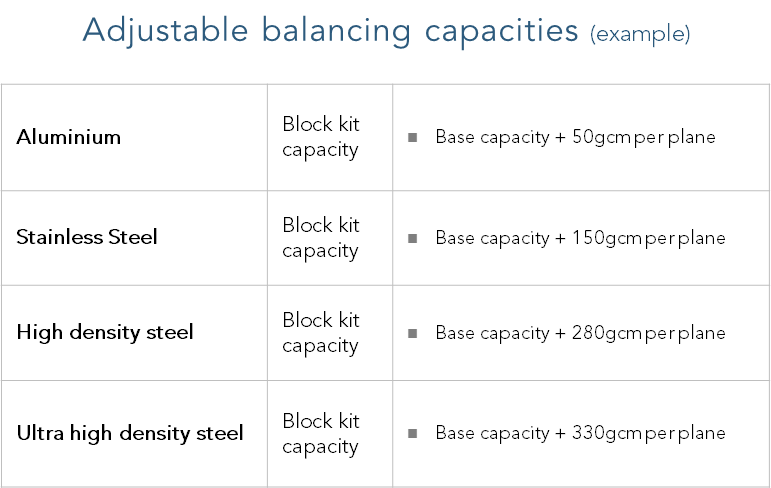

Masas adaptadas para la corrección del peso
La idea básica de tener las formas de los contrapeso iguales abre la opción de contrapesos medibles. Con materiales y aleaciones de diferentes densidades, se pueden realizar diversos kits de peso. De esta manera, la cabeza de equilibrar el husillo de la rectificadora puede ser optimizada para el uso con dimensiones de muelas diferentes y calidades de grano (corindón, CBN).
Corrección adaptable a los kits de peso
